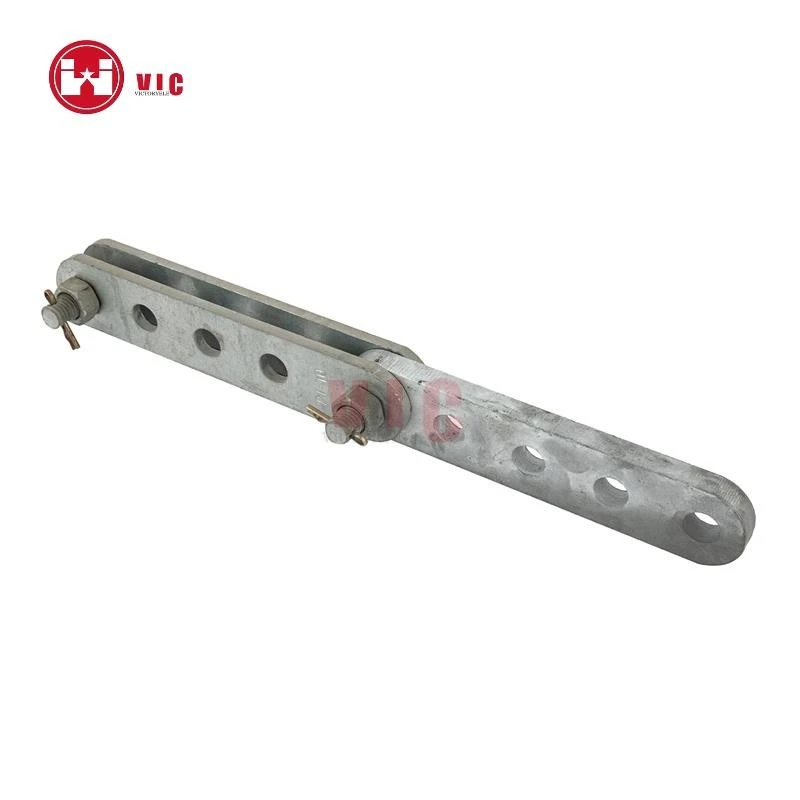

ในฐานะซัพพลายเออร์แผ่นแอก การวัดความหนาของเพลตแอกอย่างแม่นยำถือเป็นขั้นตอนสำคัญในการรับรองคุณภาพและประสิทธิภาพของผลิตภัณฑ์ของเรา แผ่นแอกมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ โดยเฉพาะอย่างยิ่งในการใช้งานฮาร์ดแวร์แบบโพลไลน์ เช่นแผ่นอาวุธคู่-แผ่นปรับ, และปรับเพลท- ในบล็อกนี้ ฉันจะแบ่งปันวิธีการที่มีประสิทธิภาพในการวัดความหนาของแผ่นแอก
เหตุใดการวัดความหนาของแผ่นแอกจึงมีความสำคัญ
ก่อนที่จะเจาะลึกวิธีการวัด จำเป็นต้องทำความเข้าใจว่าทำไมการวัดความหนาของเพลตแอกจึงมีความสำคัญ ความหนาของแผ่นแอกส่งผลโดยตรงต่อความแข็งแรง ความทนทาน และความสามารถในการรับน้ำหนัก ตัวอย่างเช่น ในการใช้งานฮาร์ดแวร์โพลไลน์ แผ่นแอกจำเป็นต้องทนทานต่อความเค้นเชิงกลและปัจจัยด้านสิ่งแวดล้อมที่สำคัญ หากความหนาไม่อยู่ในช่วงที่กำหนด อาจทำให้เกิดความเสียหายก่อนเวลาอันควร ซึ่งอาจก่อให้เกิดความเสี่ยงด้านความปลอดภัย และส่งผลให้ต้องซ่อมแซมหรือเปลี่ยนใหม่ซึ่งมีค่าใช้จ่ายสูง นอกจากนี้ การวัดความหนาที่แม่นยำยังช่วยในการควบคุมคุณภาพในระหว่างกระบวนการผลิต ทำให้มั่นใจได้ว่าแผ่นแอกแต่ละแผ่นตรงตามมาตรฐานที่กำหนดและข้อกำหนดเฉพาะของลูกค้า
เครื่องมือสำหรับวัดความหนาของแผ่นแอก
มีเครื่องมือหลายอย่างสำหรับการวัดความหนาของแผ่นแอก โดยแต่ละเครื่องมือมีข้อดีและข้อจำกัดของตัวเอง
เวอร์เนียร์คาลิเปอร์
เวอร์เนียร์คาลิเปอร์เป็นเครื่องมือที่ใช้กันทั่วไปในการวัดความหนาของแผ่นแอกขนาดเล็กถึงขนาดกลาง ประกอบด้วยสเกลหลักและสเกลเวอร์เนียร์แบบเลื่อน ซึ่งช่วยให้วัดได้อย่างแม่นยำสูงสุด 0.02 มม. หรือ 0.001 นิ้ว ขึ้นอยู่กับประเภทของคาลิเปอร์ หากต้องการใช้เวอร์เนียร์คาลิเปอร์ ให้เปิดปากของคาลิเปอร์ออกแล้ววางไว้ที่ด้านตรงข้ามของแผ่นแอก ปิดขากรรไกรเบาๆ จนกระทั่งสัมผัสกับจานอย่างแน่นหนา อ่านการวัดบนสเกลหลักและสเกลเวอร์เนียร์ แล้วบวกค่าทั้งสองเข้าด้วยกันเพื่อให้ได้ความหนาทั้งหมด
ข้อดีอย่างหนึ่งของการใช้เวอร์เนียร์คาลิเปอร์คือพกพาสะดวกและใช้งานง่าย สามารถใช้ได้ทั้งในเวิร์คช็อปและภาคสนาม อย่างไรก็ตาม อาจไม่เหมาะสำหรับการวัดความหนาของแผ่นแอกขนาดใหญ่หรือรูปร่างผิดปกติ
ไมโครมิเตอร์
ไมโครมิเตอร์เป็นอีกหนึ่งเครื่องมือวัดที่แม่นยำ สามารถวัดความหนาได้ด้วยความแม่นยำถึง 0.001 มม. หรือ 0.0001 นิ้ว ไมโครมิเตอร์มีหลายประเภท เช่น ไมโครมิเตอร์ภายนอก ซึ่งใช้ในการวัดขนาดภายนอกของวัตถุ รวมถึงความหนาของแผ่นแอกด้วย
หากต้องการใช้ไมโครมิเตอร์ ให้วางแผ่นแอกไว้ระหว่างทั่งตี๋กับแกนหมุนของไมโครมิเตอร์ หมุนปลอกนิ้วจนกระทั่งแกนหมุนสัมผัสกับแผ่น อ่านขนาดที่แขนเสื้อและปลอกนิ้ว ปลอกแสดงจำนวนเต็มเป็นมิลลิเมตรหรือนิ้ว และปลอกนิ้วแสดงส่วนที่เป็นเศษส่วน
ไมโครมิเตอร์ขึ้นชื่อในเรื่องความแม่นยำสูง แต่มีราคาแพงกว่าเวอร์เนียร์คาลิเปอร์ และต้องใช้ทักษะมากกว่าจึงจะใช้ได้อย่างถูกต้อง นอกจากนี้ยังไม่เหมาะสำหรับการวัดแผ่นแอกขนาดใหญ่ เนื่องจากมีช่วงการวัดที่จำกัด
เครื่องวัดความหนาอัลตราโซนิก
เกจวัดความหนาอัลตราโซนิกเป็นเครื่องมือทดสอบแบบไม่ทำลายซึ่งใช้คลื่นอัลตราโซนิกในการวัดความหนาของวัสดุ ทำงานโดยการส่งพัลส์อัลตราโซนิกเข้าไปในแผ่นแอก และวัดเวลาที่พัลส์จะเด้งกลับจากด้านตรงข้ามของแผ่น เกจจะคำนวณความหนาของแผ่นขึ้นอยู่กับความเร็วของเสียงในวัสดุ
ข้อดีของการใช้เกจวัดความหนาอัลตราโซนิกคือสามารถวัดความหนาของแผ่นแอกได้โดยไม่ทำให้เสียหาย นอกจากนี้ยังสามารถใช้เพื่อวัดความหนาของแผ่นที่มีพื้นผิวไม่สม่ำเสมอหรือในบริเวณที่เข้าถึงยาก อย่างไรก็ตาม ความแม่นยำของการวัดขึ้นอยู่กับปัจจัยต่างๆ เช่น ประเภทของวัสดุ สภาพพื้นผิวของเพลต และการสอบเทียบเกจ
กระบวนการวัดทีละขั้นตอน
ไม่ว่าจะใช้เครื่องมือใดก็ตาม คุณสามารถปฏิบัติตามขั้นตอนทั่วไปต่อไปนี้เพื่อวัดความหนาของแผ่นแอกได้อย่างแม่นยำ
การตระเตรียม
ขั้นแรก ตรวจสอบให้แน่ใจว่าเครื่องมือวัดสะอาดและอยู่ในสภาพการทำงานที่ดี หากใช้เวอร์เนียร์คาลิเปอร์หรือไมโครมิเตอร์ ให้ตรวจสอบค่าที่อ่านได้เป็นศูนย์เพื่อให้แน่ใจว่าถูกต้อง สำหรับเกจวัดความหนาอัลตราโซนิก ให้ปรับเทียบตามคำแนะนำของผู้ผลิตโดยใช้บล็อกการสอบเทียบมาตรฐาน
การเลือกจุดการวัด
ระบุจุดการวัดที่เหมาะสมบนแผ่นแอก สำหรับแผ่นแอกที่แบนและสม่ำเสมอ สามารถทำการวัดได้หลายครั้งในตำแหน่งที่แตกต่างกันเพื่อให้มั่นใจถึงความแม่นยำ หากแผ่นมีพื้นที่ที่ทราบความเข้มข้นของความเค้นหรือขนาดวิกฤติ ควรวัดพื้นที่เหล่านี้อย่างระมัดระวังมากขึ้น
การวัดผล
เมื่อใช้เวอร์เนียร์คาลิเปอร์หรือไมโครมิเตอร์ ให้วางเครื่องมือบนจุดการวัดที่เลือก แล้วทำการวัดตามที่อธิบายไว้ข้างต้น สำหรับเกจวัดความหนาอัลตราโซนิก ให้ใช้สารเชื่อมต่อจำนวนเล็กน้อย (เช่น น้ำมันหรือเจล) กับพื้นผิวของแผ่นแอกเพื่อให้แน่ใจว่าทรานสดิวเซอร์และแผ่นสัมผัสกันได้ดี จากนั้น วางทรานสดิวเซอร์ไว้บนจานแล้วทำการวัด
การบันทึกและการวิเคราะห์ผลลัพธ์
บันทึกการวัดทั้งหมดที่ทำ ณ จุดต่างๆ บนแผ่นแอก คำนวณความหนาเฉลี่ย และตรวจสอบว่าการวัดอยู่ภายในช่วงพิกัดความเผื่อที่ระบุหรือไม่ หากการวัดใดๆ อยู่นอกเหนือความคลาดเคลื่อน อาจจำเป็นต้องมีการตรวจสอบเพิ่มเติมเพื่อระบุสาเหตุ เช่น ข้อบกพร่องจากการผลิตหรือความเสียหายต่อเพลต
การควบคุมและการประกันคุณภาพ
การวัดความหนาของเพลตแอกเป็นส่วนสำคัญของกระบวนการควบคุมคุณภาพ ในโรงงานผลิตของเรา เรามีระบบการควบคุมคุณภาพที่เข้มงวด แผ่นแอกแต่ละแผ่นต้องผ่านการวัดความหนาหลายครั้งในขั้นตอนการผลิตที่แตกต่างกัน ตั้งแต่การตรวจสอบวัตถุดิบไปจนถึงผลิตภัณฑ์ขั้นสุดท้าย
นอกจากนี้เรายังเก็บรักษาบันทึกโดยละเอียดของการวัดทั้งหมด ซึ่งสามารถใช้เพื่อวัตถุประสงค์ในการตรวจสอบย้อนกลับและการปรับปรุงคุณภาพ ด้วยการวิเคราะห์ข้อมูลการวัดอย่างสม่ำเสมอ เราสามารถระบุแนวโน้มและปัญหาที่อาจเกิดขึ้น และดำเนินการแก้ไขเพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอของแผ่นแอกของเรา
บทสรุป
การวัดความหนาของเพลตแอกอย่างแม่นยำถือเป็นสิ่งสำคัญในการรับรองคุณภาพ ประสิทธิภาพ และความปลอดภัย ในฐานะซัพพลายเออร์แผ่นแอก เรามุ่งมั่นที่จะใช้เครื่องมือวัดที่เหมาะสมที่สุด และปฏิบัติตามขั้นตอนการควบคุมคุณภาพที่เข้มงวด เพื่อมอบแผ่นแอกคุณภาพสูงที่ตรงตามข้อกำหนดเฉพาะของลูกค้า
หากคุณต้องการเพลทแอกคุณภาพสูงสำหรับการใช้งานฮาร์ดแวร์โพลไลน์หรือโครงการอื่นๆ เราขอเชิญคุณติดต่อเราเพื่อขอหารือโดยละเอียด ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกแผ่นแอกที่เหมาะสมและตอบทุกคำถามที่คุณอาจมี เราหวังว่าจะมีโอกาสได้ร่วมงานกับคุณและมอบผลิตภัณฑ์และบริการที่ดีที่สุดให้กับคุณ
อ้างอิง
- "เทคนิคการวัดในวิศวกรรมการผลิต" โดย John A. Schey
- "คู่มือการทดสอบแบบไม่ทำลาย" โดย American Society for Nondestructive Testing
